Карты для грохотов

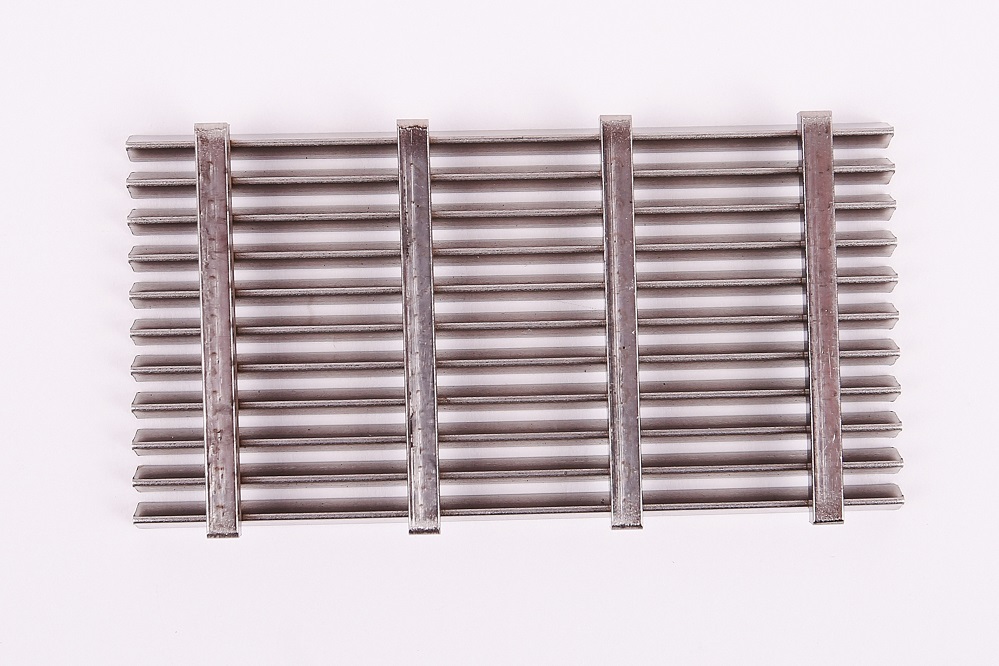

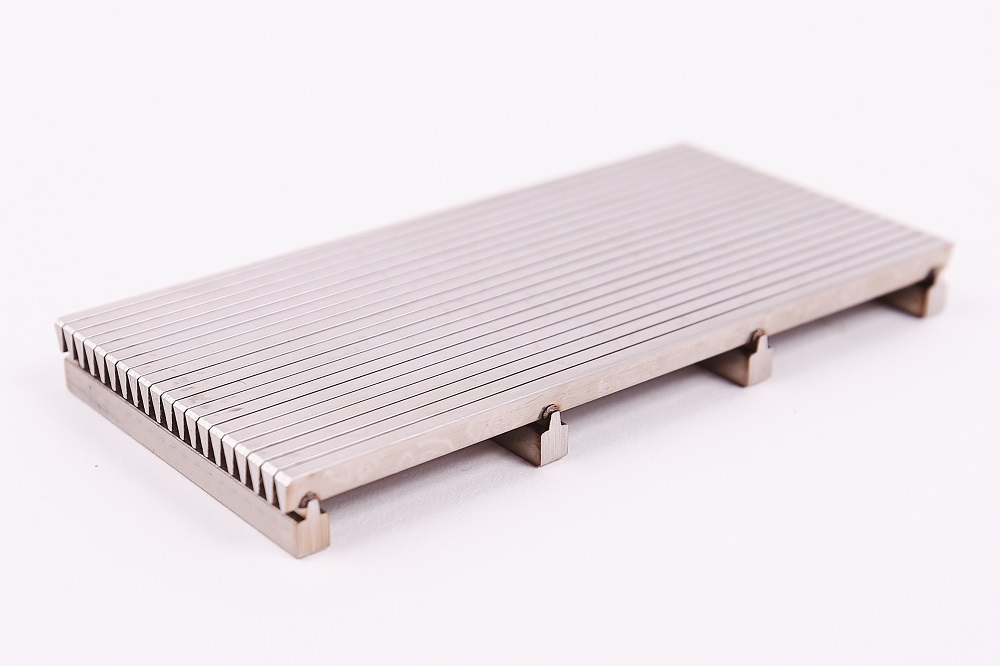

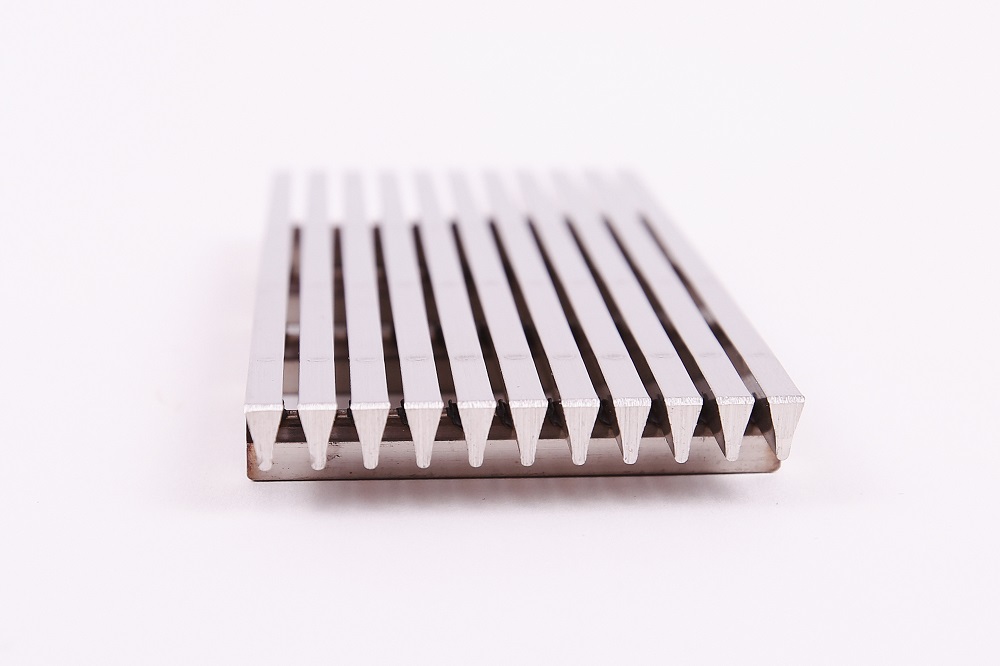

Карта сита – жёсткая сварная конструкция, изготовленная из полотнища сварного щелевидного сита, опорной рамки и элементов жёсткости, способных выдержать динамические нагрузки, возникающие при высокочастотных режимах колебаний.

Главным образом используется в качестве рабочей поверхности для установки на грохотах различных типов, а также в других местах по своему технологическому назначению.

Изготавливается по требованию Заказчика в различных вариантах исполнения:

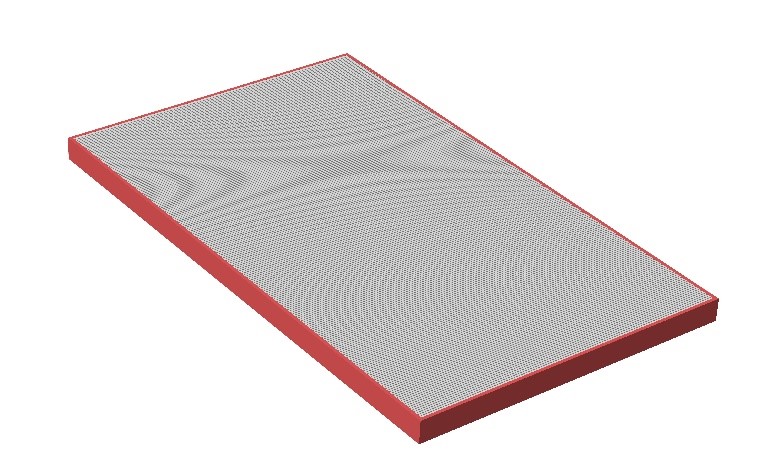

  • полотнище + опорная рамка;

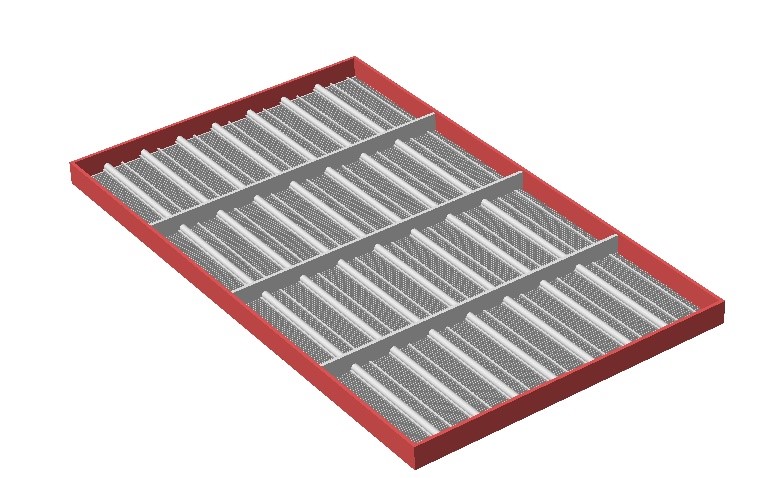

  • полотнище + элементы жёсткости

и т.д.

Комплектация рабочей поверхности грохотов в виде отдельных карт обусловлена эксплуатационными требованиями, главными из которых являются их ремонтопригодность и низкая трудоёмкость монтажных работ. При такой компоновке замене подлежит только одна или несколько карт по тем или иным причинам не пригодных для дальнейшей работы (износ ситовой поверхности, механическое разрушение конструкции и т.д.), что соответственно увеличивает срок службы всей просеивающей поверхности и сокращает время на ремонты и простои оборудования.

В связи с наличием в эксплуатации на многих производствах большого разнообразия грохотов и их типоразмеров от различных производителей в настоящее время актуален вопрос унификации сит по определённым размерам.

Основным фактором, определяющим эксплуатационные показатели просеивающих поверхностей, следует считать способ крепления карт к опорным конструкциям грохота. Существует большое разнообразие применяемых на практике способов крепления карт, среди которых можно выделить:

1. ВЕРХНЕЕ КРЕПЛЕНИЕ

Применяется, когда несущие балки короба грохота имеют ровную несущую поверхность (прямоугольная труба, двутавр и т.д.). Крепление к балкам осуществляется при помощи прижимных планок и резьбового соединения, элементы которого расположены непосредственно на самой балке.



Данное крепление используется на отечественных грохотах типа ГИС, ГИЛ, ГИСЛ, ГИСТ и на некоторых моделях импортных грохотов типа «Tabor» и «Conn-Weld».

2. НИЖНЕЕ КРЕПЛЕНИЕ

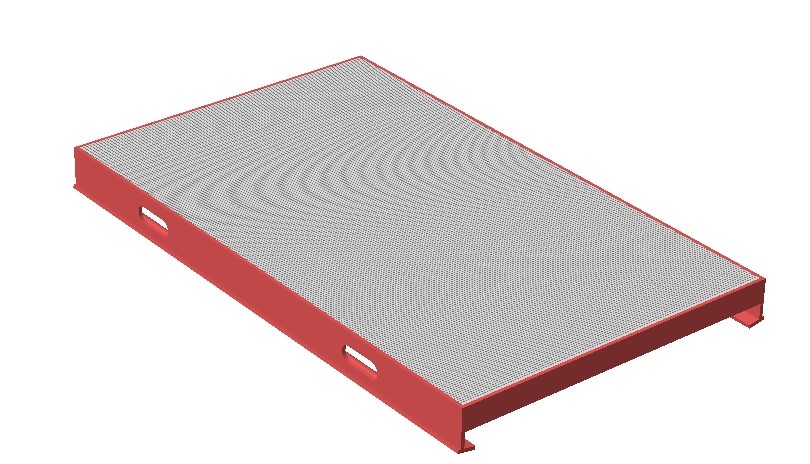

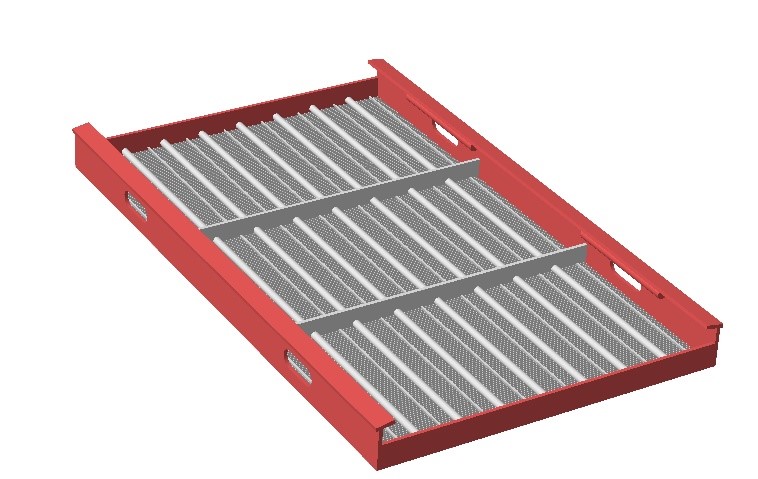

Применяется, когда несущие балки короба грохота состоят из труб круглого сечения. Крепление осуществляется при помощи хомутов, которые, проходя через специальные вырезы в опорной рамке карты, прижимают их к балке.



Данное крепление используется преимущественно на отечественных грохотах типа ГИС, ГИЛ, ГИСЛ, ГИСТ.

3. КРЕПЛЕНИЕ ПРОБКА-ШТЫРЬ

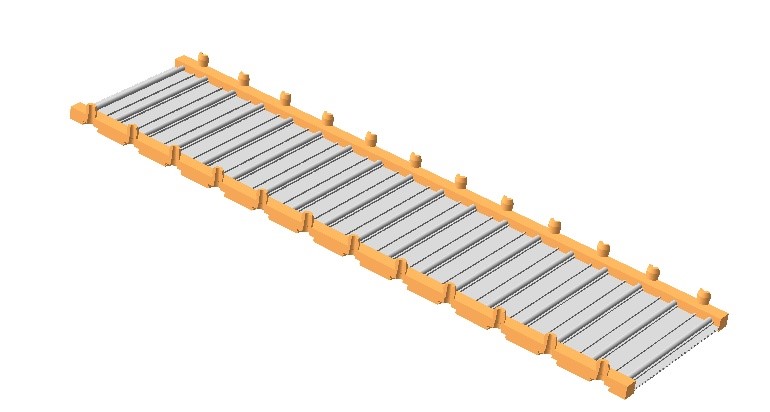

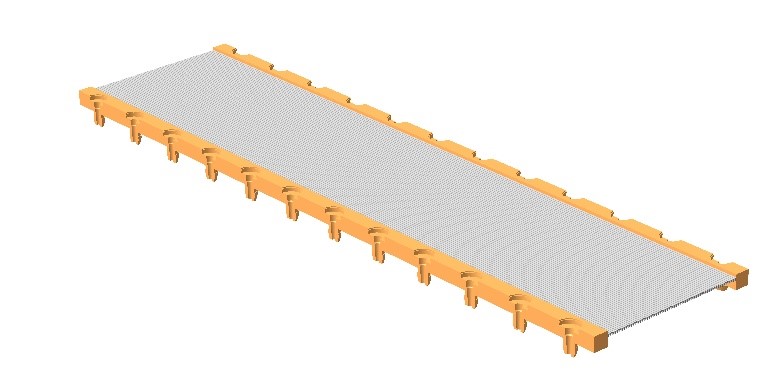

Применяется, когда на несущих балках короба грохота или специальных подситниках имеются отверстия совпадающие с выступами на боковой поверхности карты. При таком креплении карты вставляются выступами в отверстия несущих опор, затем в отверстия, образованные двумя смежными картами, забивается штифт, отжимающий выступы в стороны и таким образом жёстко закрепляющий панели.



 Данное крепление используется преимущественно на импортных грохотах типа «Tabor», «Conn-Weld» и др.

4. КРЕПЛЕНИЕ С ПОМОЩЬЮ АДАПТАЦИОННЫХ ПЛАНОК

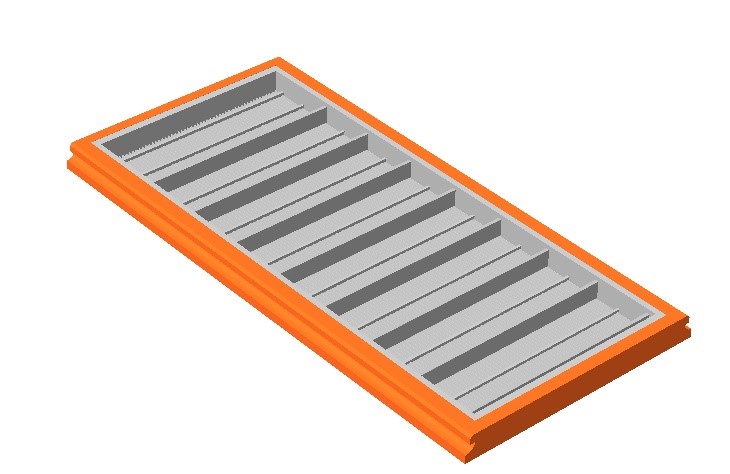

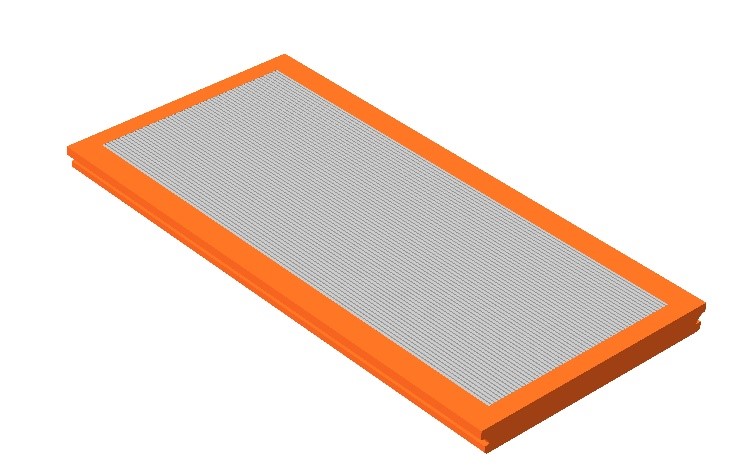

Применяется, когда на несущих балках короба грохота расположены адаптационные планки с выступами специального сечения. Карты имеющие канавки, совпадающие по форме с выступами планки благодаря податливости материала, жестко закрепляются на них.



Данное крепление используется преимущественно на импортных грохотах типа «Schenck», «AURY», «SIZETEС» и др.

Технически правильный выбор исполнения карты в зависимости от её назначения и способа крепления просеивающей поверхности, учитывающей особенности подситной конструкции опорной части аппарата, не только повышает эксплуатационную надёжность карты сита, но и способствует улучшению технологических показателей процесса.
